雙極串聯羅茨風機
▍產品介紹 / Product introduction
雙級串聯三葉羅茨鼓風機容積效率高,供氣量大,價格合理，型號齊全，使用可靠,具有比較穩定的工作特性 訂購熱線：0531-83663588
訂購熱線：0531-83663588
▍產品參數 / Product parameters
| 流量范圍 | 7.2-207.1/min |
| 升壓 | 98~156.8Kpa |
| 電機功率 | 22KW~560KW |
▍產品詳情 / Product Details

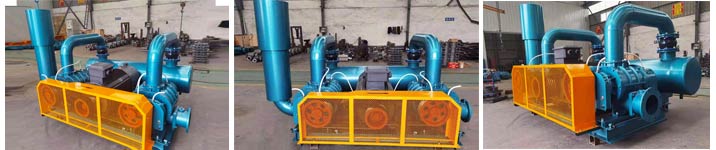

雙級串聯羅茨風機屬于定制型羅茨鼓風機，壓力比普通三葉羅茨鼓風機要高，使用方便，可參考一下參數，具體參數選型需技術人員根據實際情況來定。
雙級串聯羅茨風機是一種由兩臺羅茨風機串聯組成的裝置。每臺羅茨風機箱體內部均有兩個轉向相反的三葉型轉子,每個三葉型轉子用兩個軸承支撐,利用一對高精度的同步直齒輪,使兩個轉子的相對位置始終保持不變,轉子之間以及轉子與箱體之間保持一定的間隙,無接觸旋轉。轉子在側箱體同步齒輪的驅動下,借助兩轉子的“嚙合”,使進氣口與出氣口相互隔開,完成箱體和轉子間的密閉氣體從吸入側到吐出側的移送過程。在旋轉過程中無內壓縮地將工作腔內的氣體從進氣口推移到出氣口。轉子與轉子、轉子與箱體、轉子與墻板之間都有微小間隙,因而工作腔內沒有摩擦,無接觸磨損部分。
|
風量范圍 |
功率范圍 |
出口直徑 （mm） |
壓力范圍 (kpa) |
電壓 （V） |
XQSSR125LG | 7.2-15.1 | 22-55 | DN125 |
98-156.8 |
380 |
XQSSR150LG | 12.38-21.28 | 30-75 | DN150 | ||
XQSSR200ALG | 20.5-39 | 55-132 | DN175 | ||
XQSSR200LG | 31.8-53.2 | 90-185 | DN200 | ||
XQSSR250LG | 67.9-112.1 | 160-315 | DN250 | ||
XQSSR300LG | 106.1-174.1 | 250-500 | DN300 | ||
XQSSR350LG | 126.1-207.1 | 280-560 | DN350 |
雙級串聯羅茨風機是一種由兩臺羅茨風機串聯組成的裝置。每臺羅茨風機箱體內部均有兩個轉向相反的三葉型轉子,每個三葉型轉子用兩個軸承支撐,利用一對高精度的同步直齒輪,使兩個轉子的相對位置始終保持不變,轉子之間以及轉子與箱體之間保持一定的間隙,無接觸旋轉。轉子在側箱體同步齒輪的驅動下,借助兩轉子的“嚙合”,使進氣口與出氣口相互隔開,完成箱體和轉子間的密閉氣體從吸入側到吐出側的移送過程。在旋轉過程中無內壓縮地將工作腔內的氣體從進氣口推移到出氣口。轉子與轉子、轉子與箱體、轉子與墻板之間都有微小間隙,因而工作腔內沒有摩擦,無接觸磨損部分。
1、雙級串聯羅茨風機容積效率高,供氣量大,運行平穩,使用可靠,具有比較穩定的工作特性。
2、葉輪和軸為整體結構且葉輪無磨損，羅茨風機性能持久不變，可以長期連續運轉。
3、強制輸氣，流量隨壓力變化小，出口壓力由背壓決定，且輸送氣體不受油污染。
4、軸承的選用較為合理，各軸承的使用壽命均勻，而且羅茨風機油封選用進口氟橡膠材料，耐高溫，耐磨，因而羅茨風機使用壽命長，可靠性高。
5、羅茨風機容積利用率大，容積效率高，且結構簡單緊湊，安裝方式靈活多變。使用維護方便。
6、由于采用了三葉轉子結構形式及合理的殼體內進出風口處的結構，所以羅茨風機振動小，噪音低。壓力、溫度控制，提供機組運行保護。
7、羅茨風機油封選用進口氟橡膠材料，耐高溫，耐磨，使用壽命長。
8、機種齊全，可滿足不同用戶不同用途的需要。

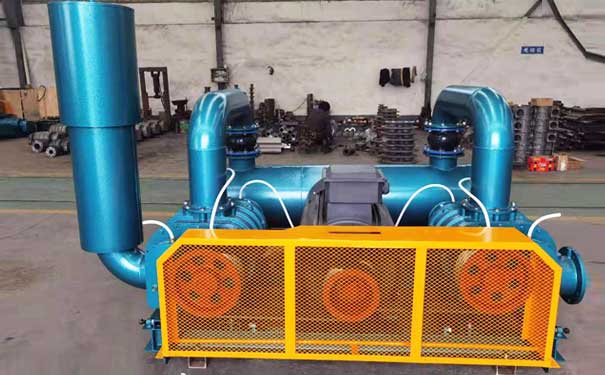

下圖是雙級串聯羅茨風機工廠實拍圖應用范圍：
廣泛應用于陶瓷、建材、造紙、電業、石油、化工、紡織、水產養殖、污水處理、食品等行業的氣力輸送系統。
